Построение цифровой модели рельефа (ЦМР) - процесс создания точной математической модели земной поверхности, очищенной от растительности, зданий и других объектов. ЦМР является фундаментальной основой для проектирования, гидрологического анализа, расчета объемов земляных работ и пространственного моделирования в различных отраслях.
Основные преимущества:- Точное отображение рельефа: очистка от антропогенных и природных объектов
- Универсальность применения: основа для широкого спектра инженерных задач
- Совместимость с САПР и ГИС: поддержка стандартных форматов данных
- Возможность анализа: расчет уклонов, экспозиций, водосборных бассейнов
- Основа для моделирования: гидрологическое, градостроительное, экологическое
- Цифровая модель рельефа (ЦМР) в форматах GeoTIFF, GRID, TIN
- Производные продукты: карты уклонов, экспозиций, кривизны поверхности
- Гидрологические модели: водосборные бассейны, линии стока, тальвеги
- Отчет о точности с результатами верификации (PDF)
- Векторные слои: горизонтали с заданным сечением, особые точки рельефа
- 3D-модель рельефа для визуализации (OBJ, DAE)
Требования к исходным данным:
-
Границы участка моделирования
-
Техническое задание с требованиями к точности и разрешению
-
Информация о наличии высотных опорных точек
-
Существующие картографические материалы (при наличии)
Этапы работ
1. Сбор исходных данных

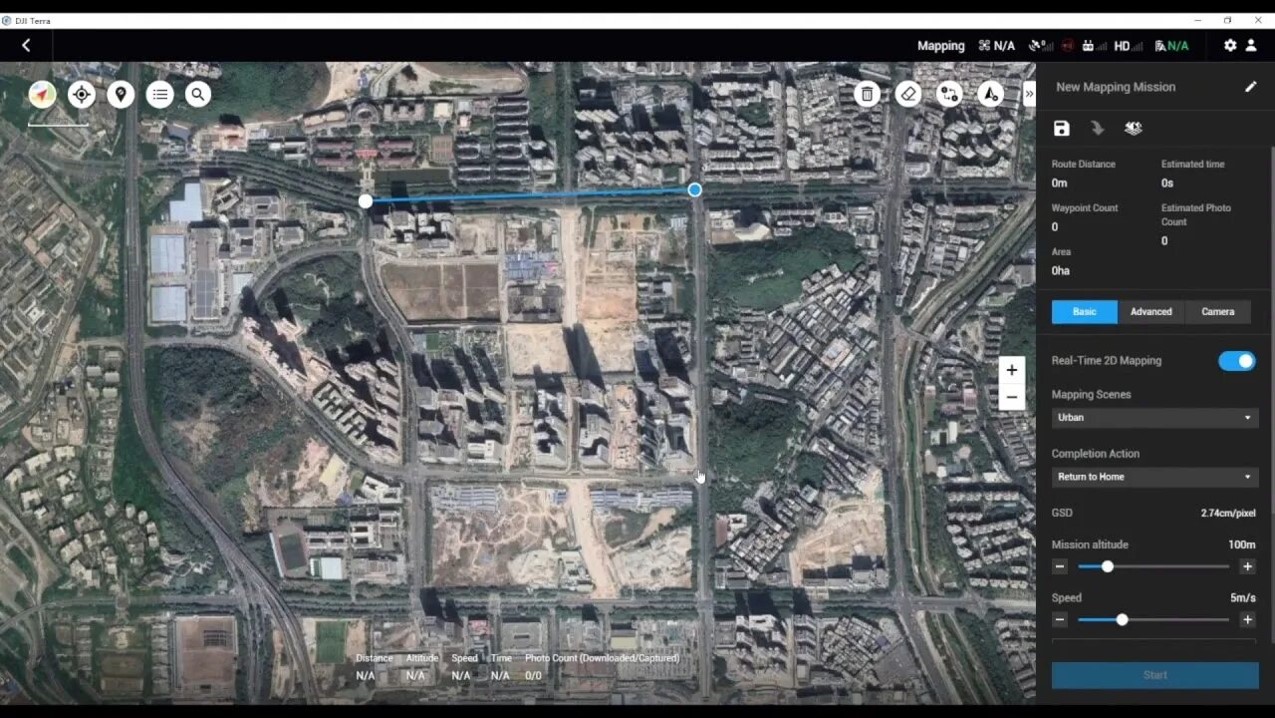

- Выполнение аэрофотосъемки с БПЛА или воздушного лазерного сканирования (лидар)
- Проведение наземной тахеометрической съемки для контрольных участков
- Сбор существующих картографических материалов (топопланы, кадастровые карты)
- Определение и закрепление высотных опорных точек на местности

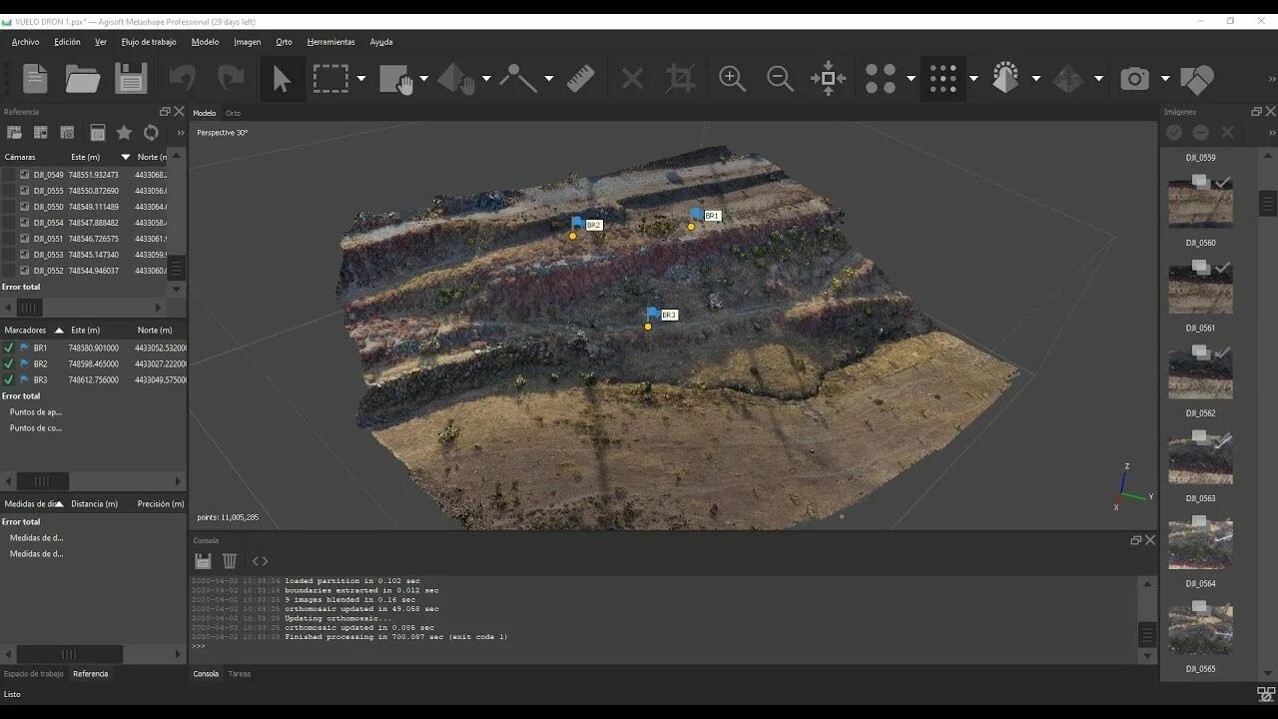

- Фотограмметрическая обработка данных для построения плотного облака точек
- Автоматическая классификация облака точек по категориям (земля, здания, растительность, провода)
- Ручная коррекция классификации на сложных участках
- Построение первичной цифровой модели местности (ЦММ), включающей все объекты
- Фильтрация точек, не относящихся к земной поверхности
- Интерполяция "голой" земной поверхности на основе отфильтрованных точек грунта
- Построение модели в формате регулярной сетки (GRID) или нерегулярной сети (TIN)
- Экспорт ЦМР в заданных форматах и системах координат
- Расчет карт уклонов (в градусах или процентах)
- Построение карт экспозиций (азимутов склонов)
- Моделирование гидрологических параметров (водосборы, линии стока)
- Генерация горизонталей с заданным сечением
- Визуальная проверка корректности отображения рельефа
- Инструментальная верификация точности по контрольным точкам
- Сравнение с эталонными участками и существующими данными
- Проверка логической непротиворечивости модели (отсутствие "ям", "пиков")
- Подготовка итоговых материалов в согласованных форматах
- Составление технического отчета с описанием методики и результатов
- Передача данных заказчику с сопроводительной документацией
Используемое оборудование
Области применения
- Проектирование и строительство: создание проектных чертежей, проектирование вертикальной планировки, расчет баланса земляных масс, проектирование фундаментов
- Гидрологическое моделирование: проектирование систем водоотвода и ливневой канализации, анализ зон подтопления и затопления, моделирование паводковых ситуаций, проектирование дренажных систем
- Проектирование линейных объектов: трассирование автомобильных и железных дорог, проектирование ЛЭП и трубопроводов, планирование маршрутов инженерных сетей
- Лесное и сельское хозяйство: планирование мелиоративных работ, проектирование террас на склонах, анализ эрозии почв, планирование противоэрозионных мероприятий
- Градостроительство и территориальное планирование: анализ рельефа для генеральных планов населенных пунктов, оценка пригодности территорий для застройки, планирование инженерной подготовки территорий
- Экология и природопользование: оценка воздействия на окружающую среду, планирование природоохранных мероприятий, мониторинг эрозионных процессов
- Научные исследования: геоморфологический анализ, изучение рельефообразующих процессов, палеореконструкции
Ключевые параметры:
- Срок выполнения: 5–10 рабочих дней (зависит от площади и сложности рельефа)Минимальный объем заказа: от 1 га
- Точность ЦМР:
- Высотная: 5–30 см (в зависимости от метода получения данных)
- Плановая: соответствует точности исходных данных
- Разрешение модели (размер ячейки): от 0,1 м до 5,0 м (настраивается под задачи)
- Форматы представления: GeoTIFF (GRID), TIN (DXF, SHP), ASCII Grid, LAS
- Системы координат: СК-42, СК-95, WGS-84, местные системы (по запросу)
